10000 Aqua RP — вентустановка Breezart с автоматикой JetLogic.

⚙️ Подбор и заказ

3 355 900 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

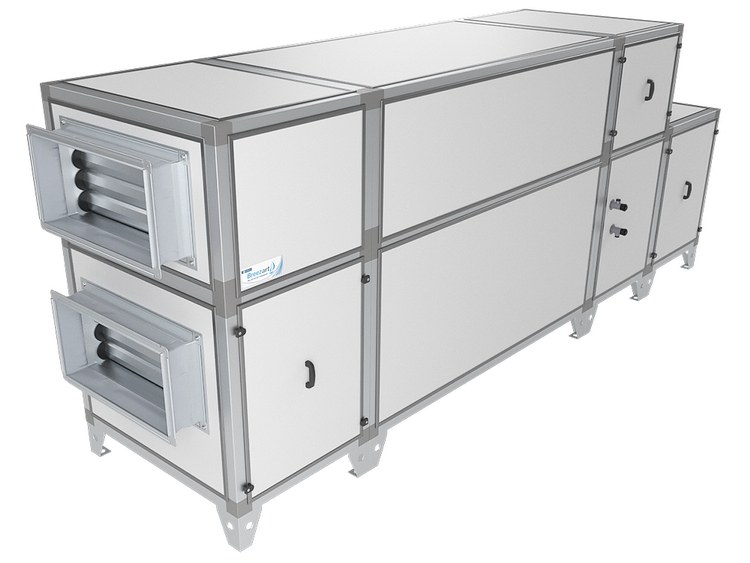

Breezart 10000 Aqua RP — приточно-вытяжная установка типоразмера 10000 м³/ч, водяной нагреватель, рекуператор пластинчатый. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 58 дБА от корпуса, масса 1000 кг.

Типоразмер10000 м³/ч

Нагревательводяной

Рекуператорпластинчатый

Шум LpA58 дБА

Питание380 В

Масса1000 кг

Технические характеристики

Тип водяного нагревателя	W88
Максимальная потребляемая мощность	13 кВт-380В
Максимальный ток	19,8 А
Параметры вентиляторов	Приток: 3200 об/мин \| 3,2 кВт × 2 шт, вытяжка: 3200 об/мин \| 3,2 кВт × 2 шт (серии EC, Китай)
Фильтр G4 790-865-300-8	Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)	84 дБА \| 93 дБА \| 72 дБА (на всас. вытяжки \| на выпуске притока \| от корпуса)
Уровень звукового давления LpA от корпуса	58 дБА
Масса	1000 кг
Тип нагревателя	водяной
Код нагревателя	W88
Тип рекуператора	пластинчатый
Параметры вентилятора	Приток: 3200 об/мин \| 3,2 кВт x 2 шт, вытяжка: 3200 об/мин \| 3,2 кВт x 2 шт (серии EC, Китай)
Напряжение питания	380 В
Гарантия	3 года с даты изготовления

Описание и комплектация

Водяной нагреватель (смесительный узел не входит в комплект)
Противоточный пластинчатый рекуператор. (с системой защиты от замерзания, эффективная работа до -30°С)
Воздушные клапаны с электроприводом с возвратной пружиной
Вентиляторы серии EC
Фильтры 790-865-300-8 "EU4-12000 Aqua" (опционально M5)
Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi. Влагосодержание вытяжного воздуха в холодный период года не должно превышать 7,5 г/кг

Функции автоматики

Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Система защиты от замерзания и система разморозки рекуператора
Регулировка скорости вентилятора, 10 ступеней
Возможность управления различными увлажнителями воздуха с пульта вентустановки
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, часы реального времени
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета

Структурная схема

Вентиляционная характеристика

* На вентхарактеристике указана производительность приточного канала. Производительность вытяжного канала может регулироваться от 70% до 120% приточного канала. КПД рекуператора показано для соотношения расходов воздуха 1:1.

Эффективность рекуперации

Габаритные и присоединительные размеры

Габаритный чертёж Breezart 10000 Aqua RP — Габаритные и присоединительные размеры, мм*увеличить ↗*

Варианты исполнения

Сторона подключения	правая, левая
Тип крепления	горизонтальное напольное
Сторона тех. обслуживания	по стороне подключения
Сторона обслуживания фильтра	по стороне подключения
Компоновка ПВУ	горизонтальная, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки

Присоединительные размеры: Вход и выход: гибкая вставка 800 x 800 мм Калорифер: 1 1/2" Н.Р. Смесит. узел с 3-х ход. вентилем: 1 1/4" В.Р. Смесит. узел с 2-х ход. вентилем: 1 1/4" Н.Р. Патрубок дренажа: 32 мм [требуется отвод конденсата]

Совместимые опции

HAP	управление увлажнителем с водяным пред- и постнагревателем
HA	управление увлажнителем с водяным постнагревателем
WEB	удаленное управление вентустановкой через web-интерфейс (штатно)
CT	поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
DC	выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC	выход 0-10В для управления инверторным ККБ (несовместимо с DC)
GH	сигнал для включения котла или его переключения на повышенную мощность

Дополнительное оборудование

TPD-Gate	шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL HA, HA P	испарительные увлажнители с водяными нагревателями, паровые увлажнители Humi VP
JL208DP	модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
S2-32-8-2,7	смесительный узел 2-ходовой, насос 32-8, Kvs=2,7, G1 1/4" ВР
S2-32-8-4,2	смесительный узел 2-ходовой, насос 32-8, Kvs=4,2, G1 1/4" ВР
S3-40-8-15	смесительный узел 3-ходовой, насос 40-8, Kvs=15, G1 1/2" НР
S2-32-8-1,6	смесительный узел 2-ходовой, насос 32-8, Kvs=1,6, G1 1/4" ВР
S2-32-8-2,7	смесительный узел 2-ходовой, насос 32-8, Kvs=2,7, G1 1/4" ВР

Полное название для заказа: Breezart 10000 Aqua RP-BC

Документы и гарантия

Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
