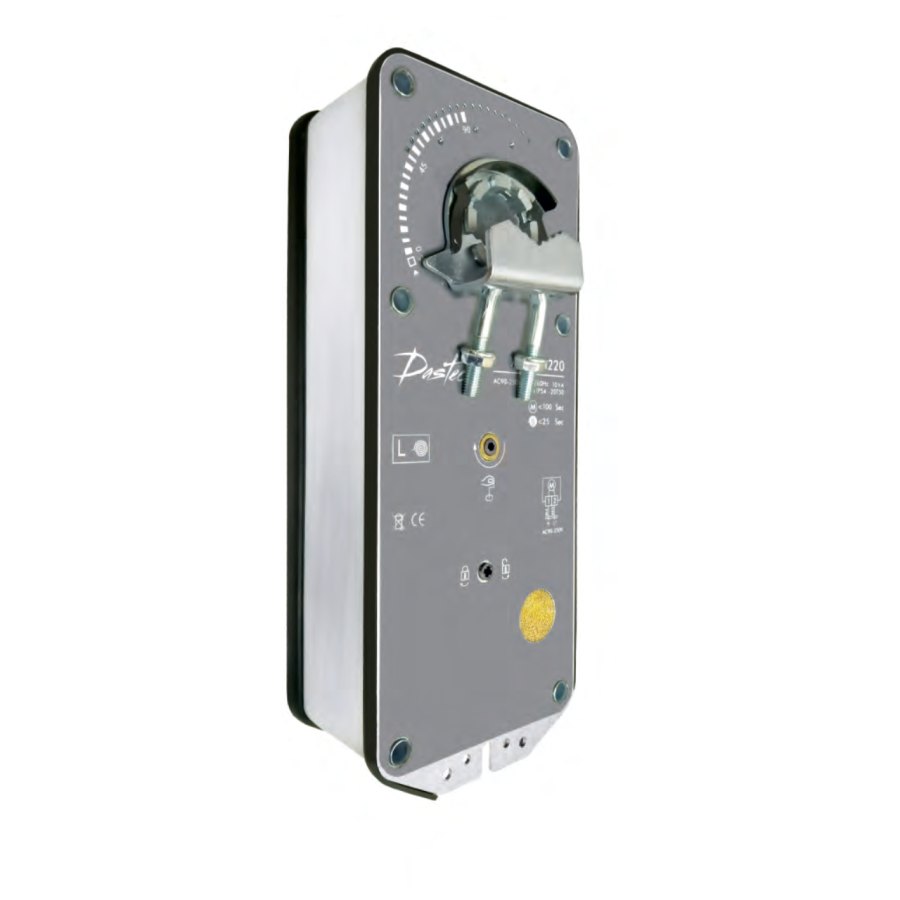

Электропривод Dastech AR-10N24S — привод для воздушных заслонок с защитной функцией: крутящий момент 10 Н·м (заслонка до 1,5 м²), питание 24 В AC/DC, управление 2-позиционное, с возвратной пружиной. Встроено: 2 переключателя для сигнализации положения.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
Масса2,3 кг
Габариты, мм249×100×59
Вал заслонкиØ8–21 мм, □6×6–15×15 мм
Степень защитыIP54
Крутящий момент10 Н·м
Доп. переключатели2 переключателя (SPDT)
Время поворотадвигатель 100 с / пружина 25 с
Возвратная пружинаесть
Управление2-позиционное
Питание24 В AC/DC
Площадь заслонкидо 1,5 м²
Подробно
Описание
Как работает
Двигатель открывает заслонку и одновременно взводит возвратную пружину. При отключении питания пружина сама возвращает заслонку в исходное положение — без электричества и без сигнала автоматики. Так защищают калорифер от замерзания и закрывают наружный воздух при остановке установки.
Что это даёт
Момент 10 Н·м — заслонка до 1,5 м²Площадь указана производителем для заслонки без учёта давления в канале. Для плотных, утеплённых и больших клапанов берите следующий момент по ряду.
Возврат пружиной без питанияПри пропадании напряжения пружина возвращает заслонку в исходное положение за 25 с — защитная функция не зависит от автоматики.
Питание 24 В AC/DCБезопасное напряжение от блока питания щита автоматики или прибора пожарной сигнализации.
Сигнализация положения2 переключателя (SPDT) — сухие контакты передают в щит или на пульт положение заслонки.
Ручное управлениеШестигранный ключ из комплекта — заслонку можно повернуть при монтаже и наладке без подачи питания.
Корпус IP54Защита от пыли и брызг, рабочая температура −20…+50 °С, ресурс 60 000 циклов.
Технические характеристики
Модель
AR-10N24S
Назначение
Электропривод воздушной заслонки с возвратной пружиной
Крутящий момент, Н·м
10
Площадь заслонки, м²
до 1,5
Напряжение питания
24 В AC/DC
Управление
2-позиционное (открыто/закрыто)
Возвратная пружина
с возвратной пружиной
Время поворота
двигатель 100 с / пружина 25 с
Угол поворота
до 95°, регулируется механическим упором
Потребляемая мощность
5 Вт в движении / 3 Вт в удержании
Вспомогательные переключатели
2 переключателя (SPDT)
Вал заслонки
Ø8–21 мм, □6×6–15×15 мм
Длина вала
от 90 мм
Ручное управление
есть
Уровень шума
не более 45 дБ(А)
Степень защиты
IP54
Рабочая температура
−20…+50 °С
Температура хранения
−30…+80 °С
Влажность
95 % отн. влажности, без конденсата (EN 60730-1)
Ресурс
60 000 циклов
Габариты (Д×Ш×В), мм
249×100×59
Масса, кг
2,3
Производитель
Dastech
Модификации на этой платформе
Все модели группы собраны в одном корпусе и отличаются питанием, управлением и наличием переключателей.
AR — серия: приводы воздушных заслонок с возвратной пружиной
10N — крутящий момент 10 Н·м
24 — напряжение питания 24 В AC/DC
S — 2 встроенных вспомогательных переключателя положения
Размеры, подключение и монтаж
Габаритные размеры и схема подключения — страница каталога DastechСхема монтажа привода на вал заслонки — страница каталога DastechСистема обозначений электроприводов Dastech
Где применяется
Заслонки наружного воздуха приточных установок (защита калорифера от замерзания)
Отсечные клапаны, которые должны закрыться при пропадании питания
Вентиляция чистых и технологических помещений с аварийным положением заслонки
Клапаны избыточного давления и перетока с возвратом в исходное положение
Замена приводов Belimo LF / NF / SF и аналогов
Как подобрать
Площадь заслонки: ширина × высота в метрах. Привод AR-10N24S рассчитан на заслонку до 1,5 м²; для плотных и утеплённых клапанов берите запас 20–30 %
Нужна ли защитная функция: пружина (AR, FR) закрывает заслонку при пропадании питания, приводы DA и FS остаются в текущем положении
Питание — по щиту: 24 В AC/DC от блока питания автоматики или 230 В AC напрямую от сети
Управление — по контроллеру: открыто/закрыто для реле и термостатов, 0–10 В для плавного регулирования
Вал заслонки: Ø8–21 мм, □6×6–15×15 мм, длина от 90 мм
Производитель испытывает приводы вне канала, без учёта давления воздуха. Клапаны разных заводов создают разную нагрузку на вал: уточняйте требуемый момент у изготовителя клапана или берите привод следующей ступени.
Монтаж
Привод ставится на вал заслонки в любом положении, кроме «вниз крышкой» при риске конденсата; кабель подводится с петлёй для стока влаги. Планку от проворота крепите к корпусу клапана, а не к воздуховоду.
