Клапан приточный КИВ-125-330 Quadro

Приточный клапан КИВ Квадро предназначен для применения в городских квартирах, загородных и многоквартирных домах и небольших офисных зданиях. Клапан обеспечивает поступление свежего наружного воздуха в помещения с постоянным пребыванием людей и наиболее актуален в квартирах с герметичными окнами.

Устройство и принцип работы

Клапан представляет собой сквозной канал в наружной стене. В состав входят: внутренний оголовок с регулировочной ручкой и фильтром, теплоизолированный пластиковый канал и наружная решётка с сеткой от насекомых.

Приток обеспечивается за счёт разрежения, создаваемого вытяжной вентиляцией: воздух поступает с улицы, очищается фильтром EU3, подогревается вблизи отопительного прибора и распределяется по помещению без ощутимых сквозняков. Количество поступающего воздуха регулируется поворотом ручки на оголовке или шнуром (при высоком расположении) — плавно, вплоть до полного закрытия.

Материалы и исполнения

Состав: регулировочная ручка, крышка оголовка, теплоизоляция, фильтр EU3, уплотнитель, кольцо, пластиковый канал (до 1000 мм), тепло-шумоизоляция канала, наружная алюминиевая решётка с сеткой. Количество воздуха: 60 м³/ч при разрежении 20 Па, 41,3 м³/ч при 10 Па.

Где применяется

Городские квартиры с герметичными окнами, загородные и многоквартирные дома, офисные помещения — везде, где требуется постоянный приток свежего воздуха без сквозняков, уличного шума и пыли

Монтаж и обслуживание

• Отверстие в наружной стене сверлится с уклоном 2–3° в сторону улицы для отвода возможного конденсата
• Рекомендуемый диаметр отверстия под трубу с теплоизоляцией — 132 мм
• Труба обрезается по толщине стены; перед распилом теплоизоляция сдвигается
• Клапан располагают за отопительным прибором или над ним — поступающий воздух подогревается и распределяется без сквозняка
• Наружная решётка закрепляется так, чтобы жалюзи располагались горизонтально

Условное обозначение и заказ

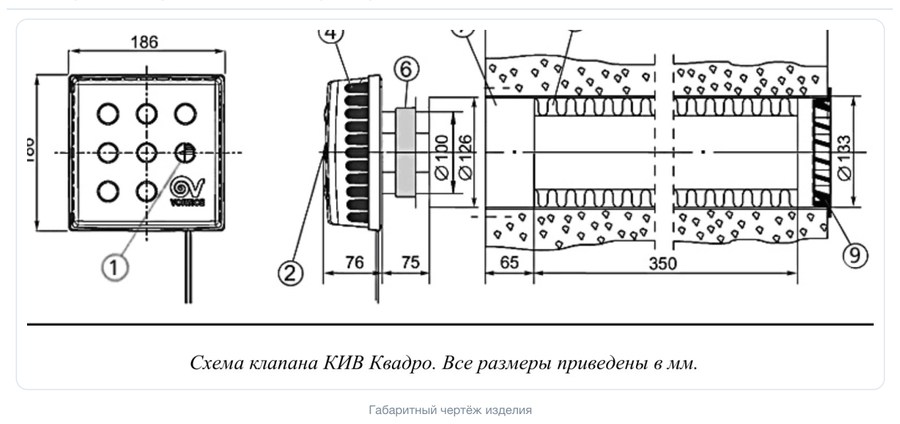

Габаритные и присоединительные размеры
