Клапаны обратные КО-ВКОП

Клапаны обратные КО-ВКОП

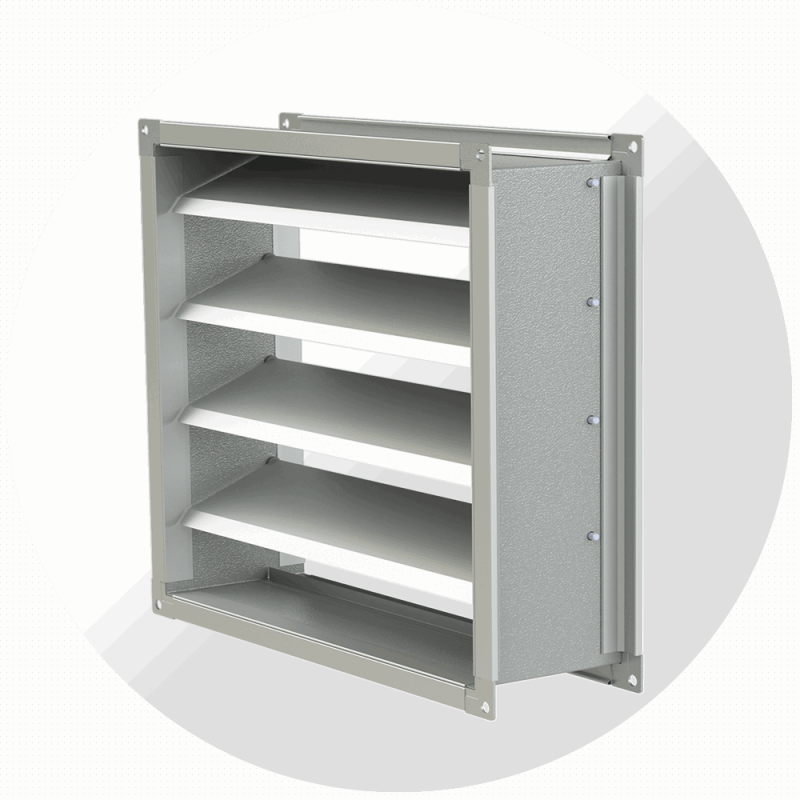

Клапан обратный КО-ВКОП предназначен для предотвращения попадания атмосферного воздуха, невзрывоопасных газопаровоздушных смесей в обслуживаемые помещения после отключения вентилятора. Внутри клапана расположены металлические лепестки снабженные противовесом. При включенном вентиляторе лепестки клапана поддерживаются в открытом состоянии под действием воздушного потока. После отключения вентилятора лепестки возвращаются в исходное положение и закрывают сечение клапана. Клапан обратный КО-ВКОП крепится внутри корпуса стакана монтажного СМК (СМКУ) на резьбовые шпильки.

КЛАПАНЫ ОБРАТНЫЕ КО-ВКОП ДЛЯ ВЕНТИЛЯТОРОВ КРЫШНЫХ ТИПА ВКОП И ВКОП-С
Обозначение клапана	Размеры, мм									Масса,  кг
	A	A1	H	D	D1	D2	d	n	X
КО-ВКОП-2,8	270	270	158	330	310	270	10	8	60	4
КО-ВКОП-3,15	305	305	178	365	345	305			65	5
КО-ВКОП-3,55	345	345	198	405	385	345			70	6
КО-ВКОП-4,0	390	390	223	450	430	390			85	7
КО-ВКОП-4,5	440	440	248	500	480	440		10	90	9
КО-ВКОП-5,0	490	490	278	550	530	490			100	11
КО-ВКОП-5,6	550	550	313	610	590	550			115	14
КО-ВКОП-6,3	620	620	353	680	660	620			130	17
КО-ВКОП-7,1	700	700	398	760	740	700		12	145	24
КО-ВКОП-8,0	790	790	448	850	830	790			145	31
КО-ВКОП-9,0	890	890	498	964	940	890		16	160	39
КО-ВКОП-10,0	990	990	560	1064	1040	990			165	53
КО-ВКОП-11,2	1110	1110	630	1190	1165	1110	12	18	175	67
КО-ВКОП-12,5	1240	1240	710	1320	1295	1240			190	88
КО-ВКОП-14,0	1390	1390	800	1470	1448	1390		22	210	108
