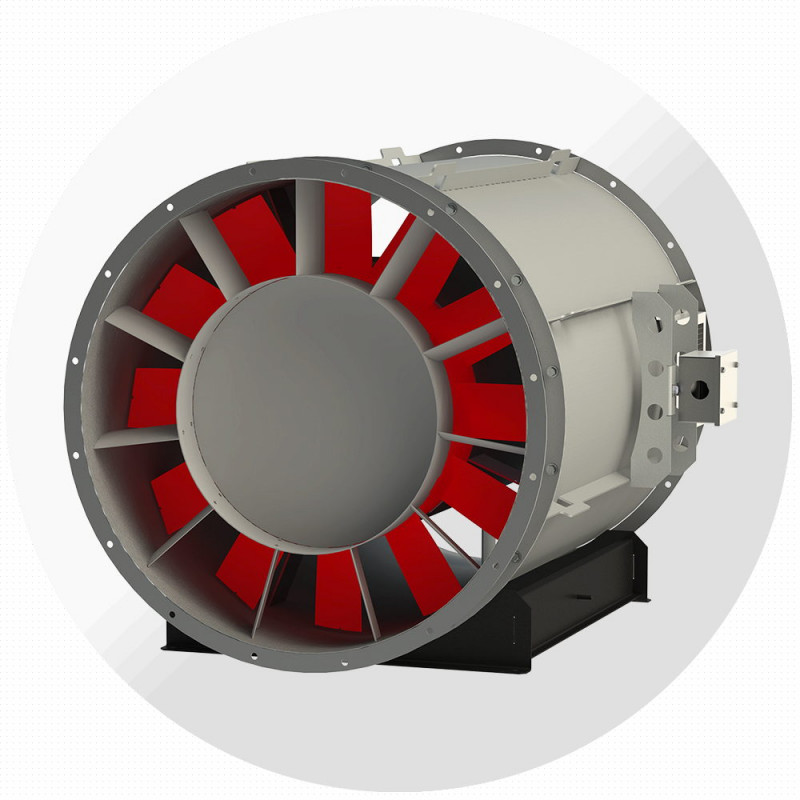

Вентиляторы дымоудаления осевые ВО-13-284-ДУ

Вентиляторы дымоудаления осевые ВО-13-284-ДУ — устанавливаются в стационарных системах удаления дымовоздушной смеси, возникающей при пожаре, производственных, общественных и жилых зданий.

Вентиляторы осевые типа ВО-ДУ для систем вытяжной противодымной вентиляции выпускаются на основании СП 7.13130-2013 в исполнениях ДУ-400 и ДУ-600 с пределами огнестойкости 2 ч при 400 ºС и 2 ч при 600 ºС. Максимальный предел огнестойкости вентиляторов дымоудаления ВО-13-284-ДУ разработки и производства ООО «Виктория» превышает требования действующих СП 7.13130-2013, что позволяет гарантированно обеспечить требования пожарной безопасности для вентиляторов вытяжной противодымной вентиляции. Вентиляторы ВО-ДУ изготавливаются 13 типоразмеров с диаметрами рабочих колес от 400 до 1600 мм и обеспечивают широкую область режимов по производительности от 1300 до 178 000 м³/ч и по полному давлению до 2200 Па. Общие сведения ВО-13-284-ДУ: • низкого и среднего давления; • количество лопаток – 12 (аэродинамическая схема аналог К.06); Типоразмерный ряд ВО-13-284-ДУ: Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров с номинальными диаметрами рабочих колес, мм: 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600

Назначение вентиляторов ВО-13-284-ДУ:
• для систем дымоудаления при пожаре	ДУ

Исполнение вентиляторов ВО-13-284-ДУ:
• огнестойкость 2 часа при температуре перемещаемой среды до 400°С	ДУ-400
• огнестойкость 2 часа при температуре перемещаемой среды до 600°С	ДУ-600

Условия эксплуатации ВО-13-284-ДУ: Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. • температура окружающей среды: • -45 до +40 °С для умеренного климата, • -60 до +40 °С для умеренного и холодного климата, • -10 до +45 °С для тропического климата; Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

ВО-ДУ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
№ ВО-ДУ	Размеры, мм
	hэд	D	D1	d	L	L2	l	b	d1	B	H	H1
4	56…80	405	440	10	550	450	50	260	12	475	250	490
4,5	56…80	455	490		600	500		310		520	280	540
5	63…100	505	540	12	700	600		380	15	575	310	600
5,6	63…112	565	600		750	650		440		635	335	655
6,3	71…132	635	670		800	700		500		705	370	725
7,1	80…132	720	760		900		100	580		790	410	805
8	80…160	810	850		1000	800		650		880	455	895
9	100…180	910	950		1150	950		750		990	510	1005
10	100…200	1010	1050					850		1090	570	1115
11,2	112…225	1130	1180		1300	1100		950		1210	640	1245
12,5	112…225	1260	1310					1050		1340	700	1370
14	132…250	1415	1460		1450	1250		1150		1490	800	1545
16	160…250	1615	1660					1250	18	1690	900	1745

ВО-13-284-СА — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Аэродинамическая схема — аналог К.06
№ ВО	Размеры, мм						n	Аппарат спрямляющий ВО-13-284-СА
	D	D1	D2	d	Dвт	L
4	405	440	475	10	240	80	8
4,5	455	490	520		270
5	505	540	575	12	300		16
5,6	565	600	635		336
6,3	635	670	705		378
7,1	720	760	790		426	100
8	810	850	880		480
9	910	950	990		540
10	1010	1050	1090		600	160
11,2	1130	1180	1210		672
12,5	1260	1310	1340		750
14	1415	1460	1490		840
16	1615	1660	1690		960
