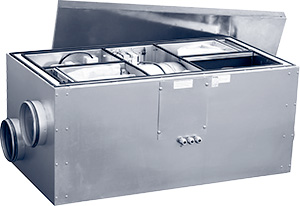

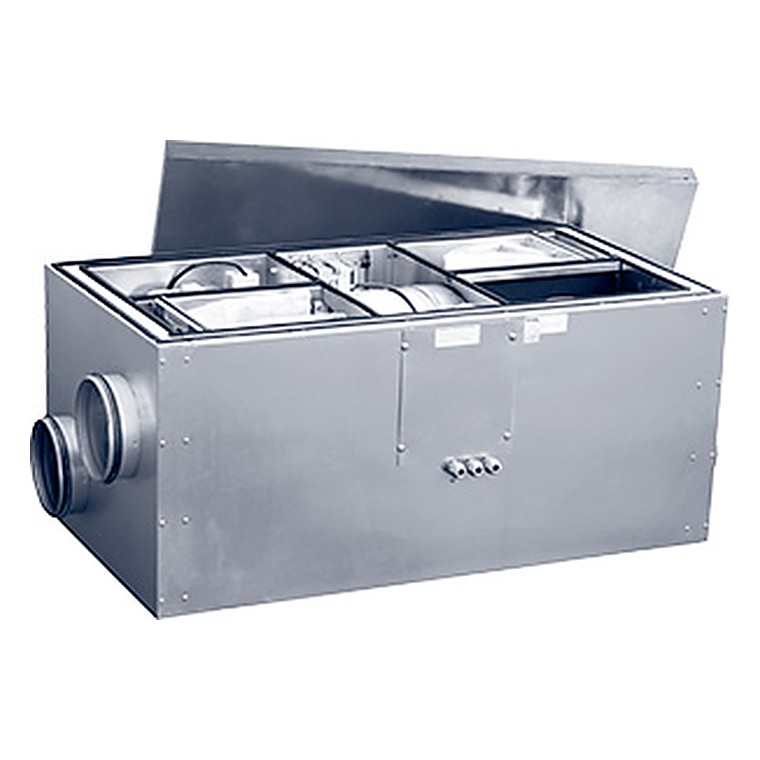

Приточно-вытяжная установка Ostberg HERU 100 S
Приточно-вытяжная установка Ostberg HERU 100 S (Östberg, Швеция): модель HERU 100 S EC 2A, EC-двигатель, 230 В, вентиляторы 209 Вт, нагреватель 1,2 кВт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.
Вентиляционная установка. Готовит и подаёт наружный воздух: фильтрация, нагрев, при необходимости охлаждение и рекуперация.
Основные характеристики:
- Производитель — Ostberg
- Тип — Приточно-вытяжные
- Производительность, м³/час — 400
- Мощность, кВт — 1.45
- Тип нагревателя — Электрический
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Характеристики
Описание
Приточно-вытяжная установка Östberg HERU 100 S с роторным регенератором, с боковым подключением воздуховодов: вентиляторы 209 Вт, нагреватель до 1,2 кВт, масса 65 кг. Приточно-вытяжные установки HERU - это продуманное решение для вентиляции зданий и сооружений различного назначения. Все установки оснащены высокоэффективными теплоутилизаторами, что обеспечивает существенную экономию при эксплуатации. Разнообразие типоразмеров позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 50 мм размещены: роторный регенератор, утилизирующий теплоту удаляемого воздуха (КПД теплоутилизации до 85%), приточный и вытяжной фильтры класса очистки F7, электрический калорифер, приточный и вытяжной вентиляторы, отсек приборов автоматического управления.
Конструкция и работа
В одном корпусе работают два вентилятора и теплообменник-утилизатор: удаляемый воздух отдаёт тепло приточному, не смешиваясь с ним. За счёт этого зимой на догрев расходуется в разы меньше энергии, а летом установка частично возвращает холод.
- Системы управления и защиты. Установки HERU снабжены встроенной системой автоматического управления и беспроводным пультом дистанционного управления с ЖК-дисплеем. Система управления обеспечивает следующие основные функции:
- Монтаж. Установки устанавливаются дверцей вверх или вбок. Для установок HERU S предусмотрена возможность самостоятельного изменения конфигурации подключения воздуховодов подаваемого / удаляемого воздуха.
- Аксессуары. Воздушные клапаны, канальные охладители воздуха, узлы обвязки водяного калорифера, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления. Перед обслуживанием убедитесь, что При очистке установки
Что это даёт
Где применяется
Квартиры и частные дома, офисы, переговорные, учебные классы, медицинские кабинеты, гостиницы, магазины — объекты с постоянным присутствием людей и требованием к энергоэффективности.
Как подобрать
Считайте расход по числу людей и назначению помещений, проверяйте располагаемое давление, затем выбирайте тип утилизатора: пластинчатый — для помещений без повышенной влажности, роторный — там, где нужен возврат влаги и максимальный КПД.
Технические характеристики
| Модель HERU | 100 S EC 2A | |
|---|---|---|
| Напряжение | В/Гц/ф | 230/50 |
| Ток | А | 6,99 |
| Макс. мощн. нагревателя | кВт | 1,2 |
| Мощность вентиляторов | кВт | 209 |
| Макс. потреб. мощность | кВт | 1,44 |
| Вес | кг | 65 |

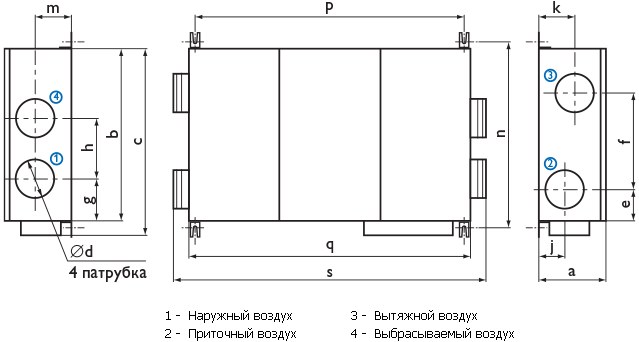

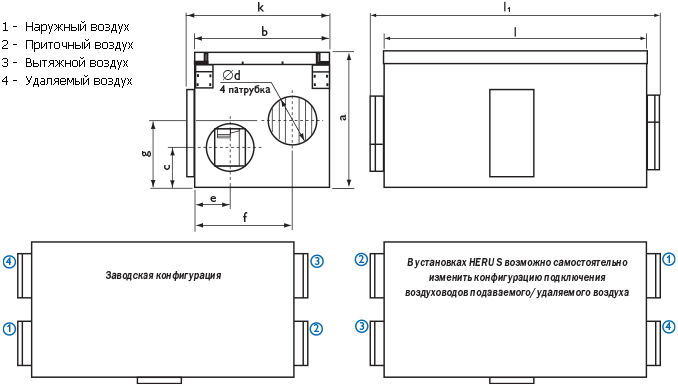

Чертёж и присоединительные размеры

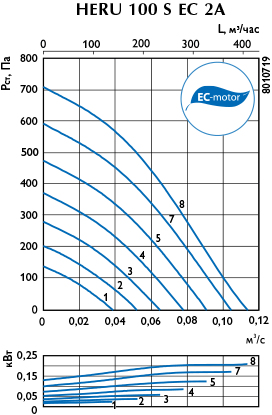

Аэродинамические характеристики
Шумовые характеристики
| Модель | LpA | LwA | LwA | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| дБ(A) | tot | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| HERU 100 S EC 2A | К входу | 56 | 63 | 51 | 56 | 59 | 58 | 51 | 44 | 36 | 22 |
| К выходу | 73 | 80 | 59 | 63 | 68 | 78 | 71 | 68 | 65 | 59 | |
| К окружению | 46 | 53 | 41 | 44 | 44 | 51 | 41 | 36 | 31 | 28 | |
| LwA tot – общий уровень шума, дБ(А); | |||||||||||
| LwA – уровень шума в октавном диапазоне, дБ(А); | |||||||||||
| LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А). | |||||||||||
Монтаж и схемы подключения
Монтаж Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления.
Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на установку. Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току. Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком. В случае возврата установки – очистить фильтр, ротор рекуператора, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Для отвода конденсата от пластинчатого теплообменника нужен сифон с гидрозатвором и уклон трубки.
При низких наружных температурах защита от обмерзания периодически снижает расход притока — это штатный режим.
Фильтры меняют не реже двух раз в год: забитый фильтр снижает расход и повышает шум.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
