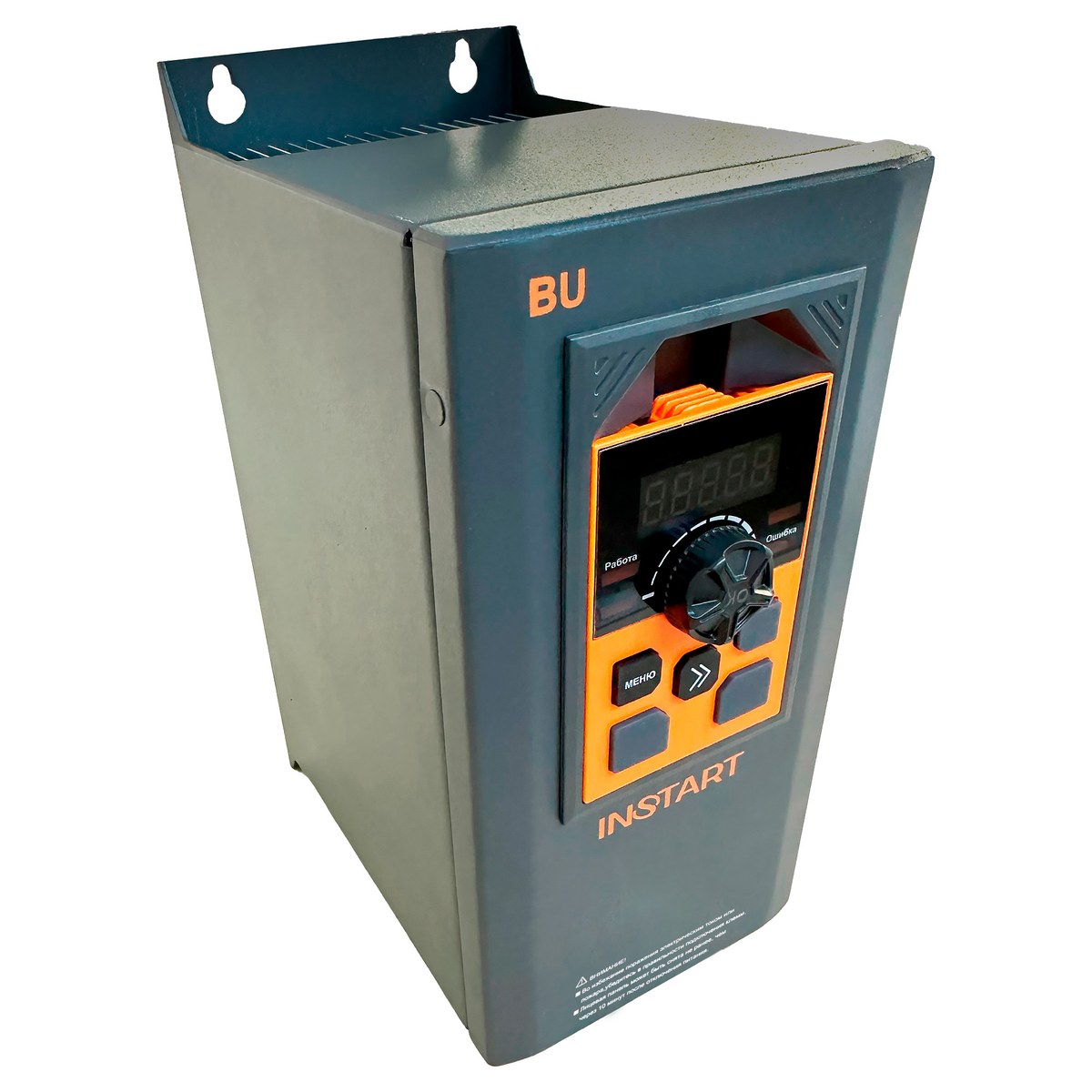

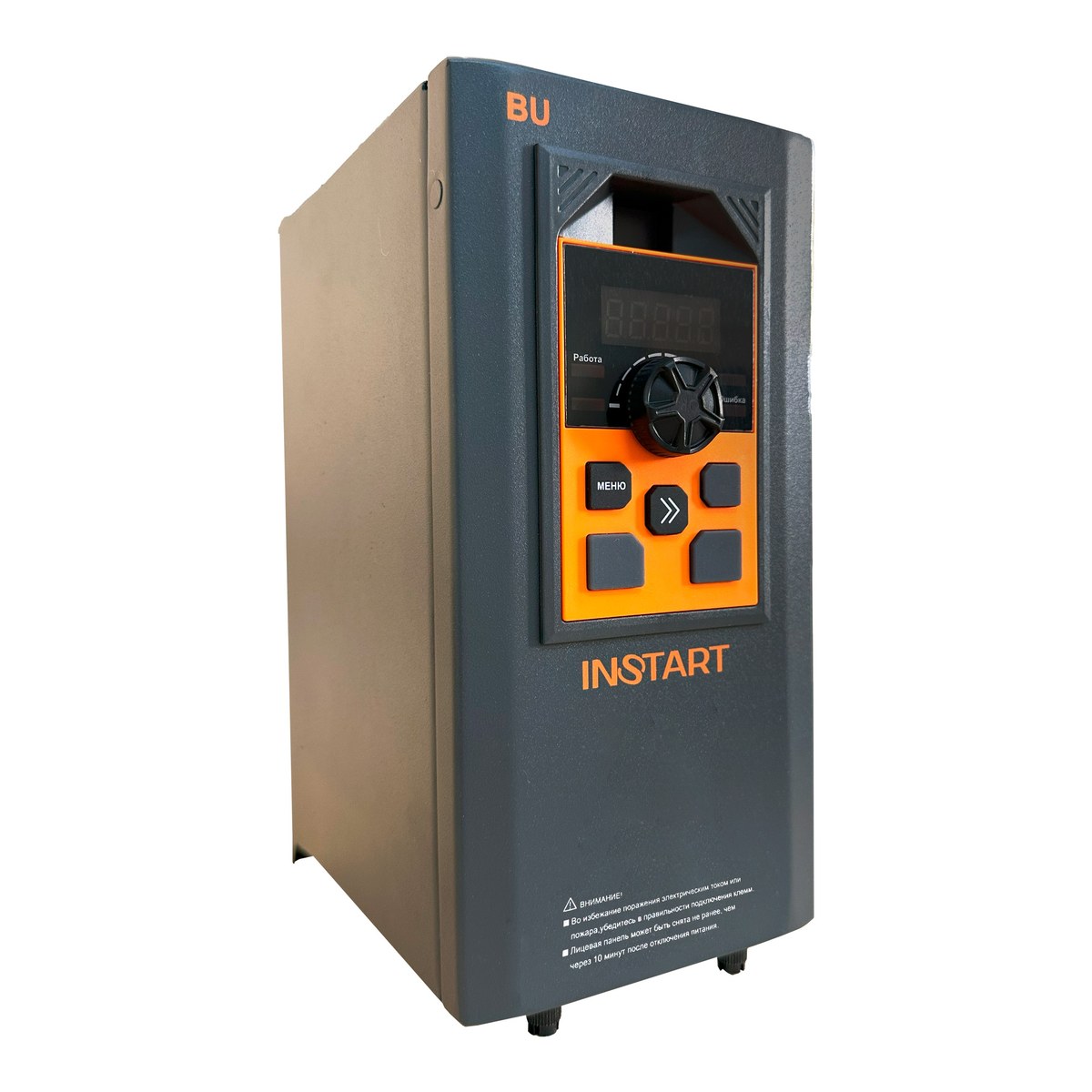

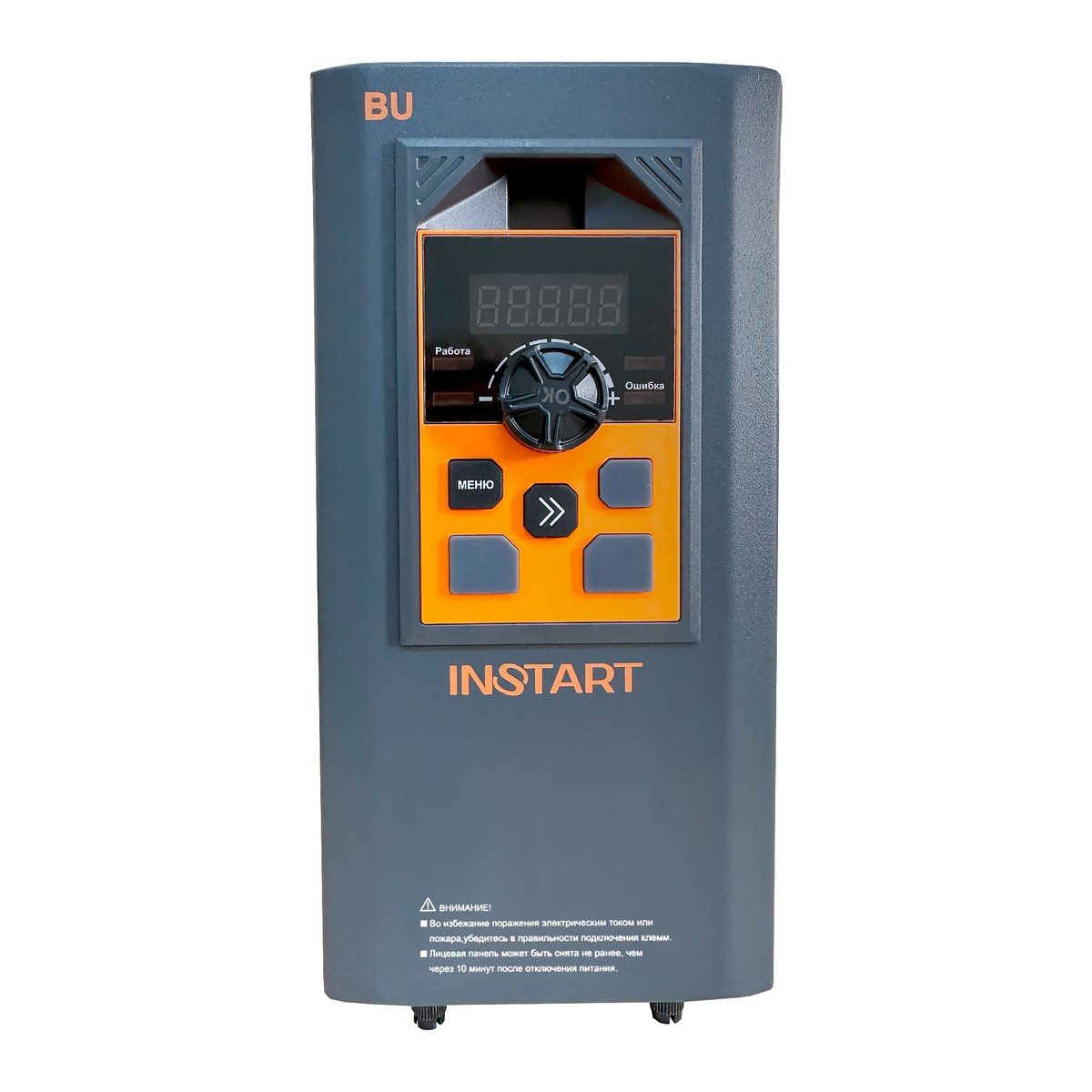

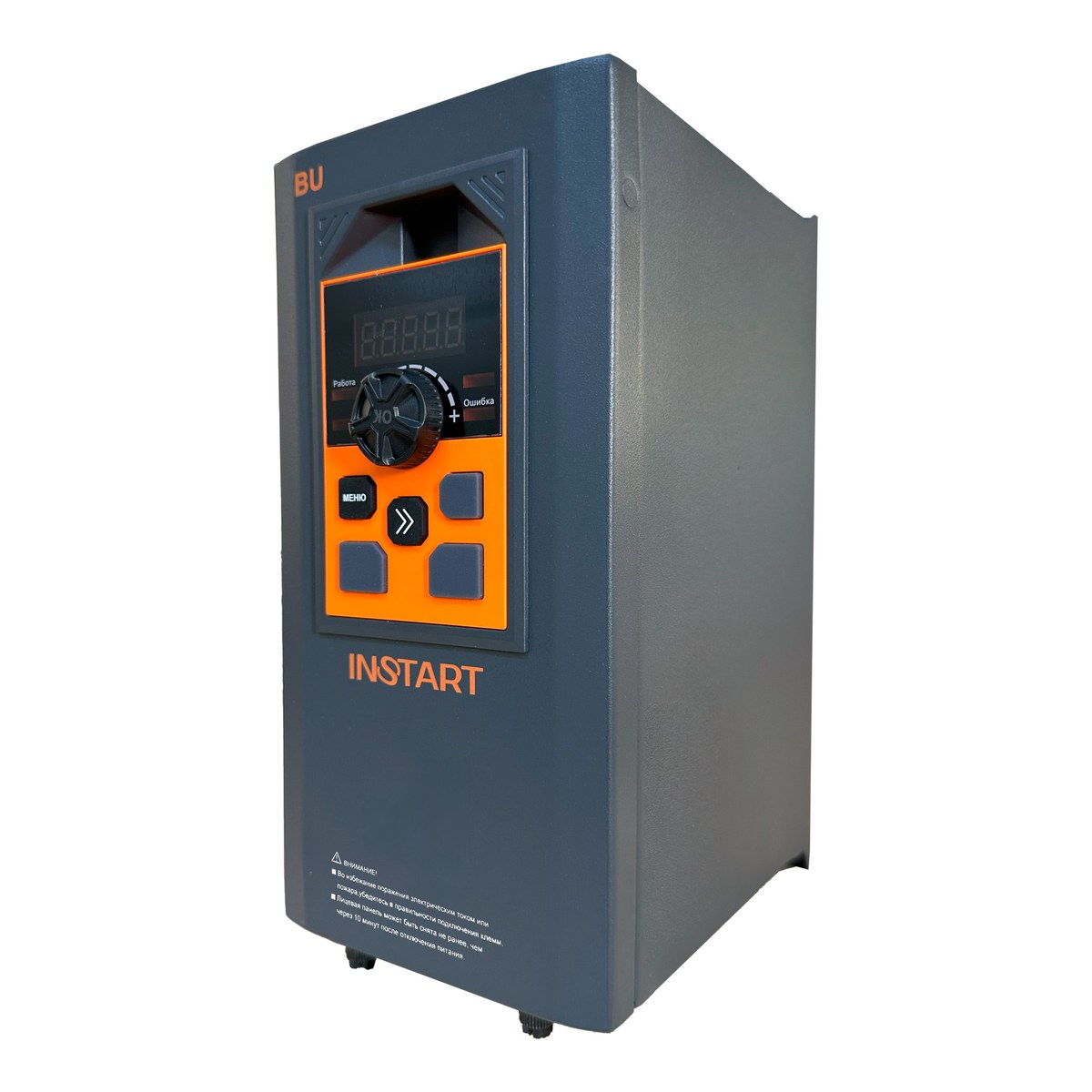

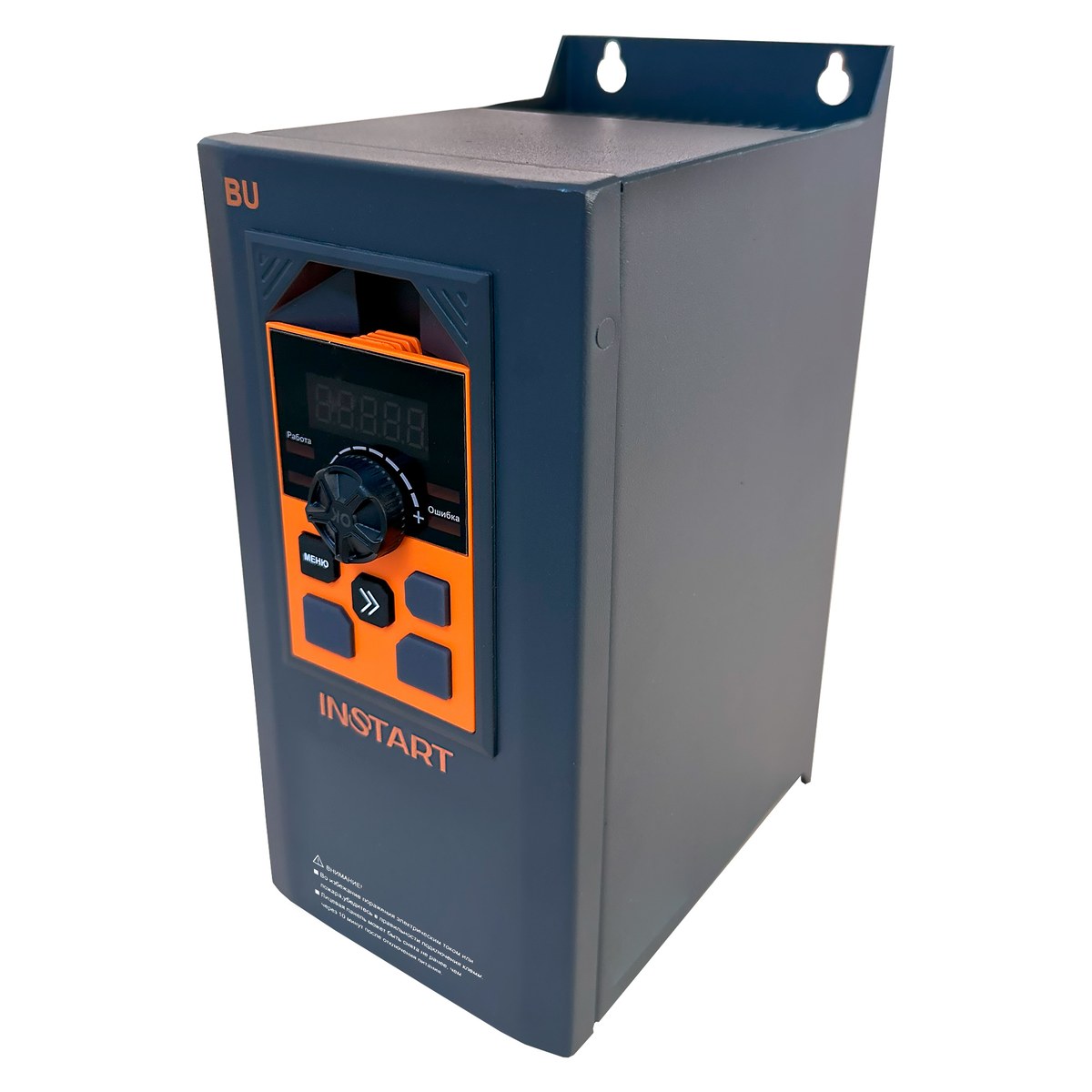

Тормозной модуль INSTART BU-100-6
⚙️ Подбор и заказ
Характеристики
Описание
Тормозной модуль INSTART BU-100-6 — тормозной модуль INSTART. Ток 70A А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 74 955 ₽ с НДС, отгрузка со склада и доставка по России.
Тормозные модули INSTART
Тормозные модули INSTART (BU и FCI-BU) передают энергию торможения двигателя на тормозной резистор, обеспечивая нормальную работу преобразователя частоты без встроенного тормозного прерывателя. Модели для сетей 400 и 690 В с номинальным током 15–220 А.
Особенности
- Для ПЧ 400 В — BU-50-4 … BU-600-4, FCI-BU-50 … FCI-BU-600
- Для ПЧ 690 В — FCI-BU-100-6 … FCI-BU-400-6
- Подбор — по номинальному или пиковому току торможения
Описание производителя
Тормозной модуль применяется совместно с частотным преобразователем и обеспечивает регулирование процесса торможения электродвигателя.
Тормозной модуль обеспечивает передачу электроэнергии, вырабатываемой в процессе торможения электродвигателя, на тормозной резистор, обеспечивая нормальную работу преобразователя частоты и другого оборудования. Тормозной модуль широко используется в схемах управления лифтов, подъемных кранов, производственных механизмов, шахтных подъемных агрегатов, центрифуг, насосных агрегатов для нефтяных месторождений и др.
Преобразователи частоты INSTART мощностью до 18,5 кВт (включительно) имеют встроенные тормозные модули.
Для преобразователей частоты INSTART мощностью от 22 кВт и выше необходимо внешнее подключение.
Система обозначения тормозных модулей FCI-BU
1. Серия
2. Номинальный ток, А
3. Напряжение питания*:
- 4: Нет обозначения: DC 478-700 В
- 6: DC 831-1190 В
*DC 478-700 В для ПЧ, напряжением питания 342-440 В DC 831-1190 В для ПЧ, напряжением питания 594-759 В
Система обозначения тормозных модулей BU
1. Серия
2. Номинальный ток, А
3. Напряжение питания*:
- 4: DC 478-700 В
- 6: DC 831-1190 В
*DC 478-700 В для ПЧ, напряжением питания 342-440 В DC 831-1190 В для ПЧ, напряжением питания 594-759 В
Массогабаритные характеристики
| Модель | Ш | В | Г | Вес, кг | |
| Тормозной модуль серии BU | |||||
| 1 | BU-50-4 | 110 | 250 | 162 | 3,3 |
| BU-100-4 | |||||
| 2 | BU-200-4 | 180 | 365 | 195 | 7,5 |
| BU-400-4 | |||||
| BU-600-4 | |||||
| 3 | BU-100-6 | 180 | 365 | 221 | - |
| BU-200-6 | |||||
| BU-400-6 | |||||
| BU-600-6 | |||||
| Тормозной модуль серии FCI-BU | |||||
| 1 | FCI-BU-50 | 119 | 230 | 110 | 7,5 |
| FCI-BU-100 | |||||
| 2 | FCI-BU-200 | 254 | 440 | 250 | 11 |
| FCI-BU-400 | |||||
| FCI-BU-600 | |||||
| FCI-BU-100-6 | |||||
| FCI-BU-200-6 | |||||
| FCI-BU-400-6 |
Характеристики
| Серия | BU |
| Номинальный ток (А) | 70A |
| Степень защиты | IP20 |
| Номинальное напряжение (U,B) | 690В |
| Тип панели управления | съемная |
| Производитель | INSTART (СЗЭМО), Россия |
Где применяется
- лифты и подъёмные краны
- шахтные подъёмные агрегаты, центрифуги
- насосные агрегаты нефтяных месторождений
Как подобрать
- Подбор по таблицам завода для конкретной модели ПЧ — пришлите код преобразователя.
- Напряжение сети: 400 или 690 В.
- Для резисторов — режим работы (ПВ 10 % насосы/вентиляторы, ПВ 40 % краны/конвейеры).
Важно знать
Дополнительное оборудование подбирается по таблицам завода для конкретной модели преобразователя частоты — пришлите код ПЧ, подберём бесплатно.
